東風D9掛桶垃圾車
所屬欄目：掛桶垃圾車
聯系人：杜經理
聯系電話：158-9761-2777
地址：湖北省隨州市
超長質保
專業團隊
全程監督
合作共贏
來電咨詢，優惠多多！

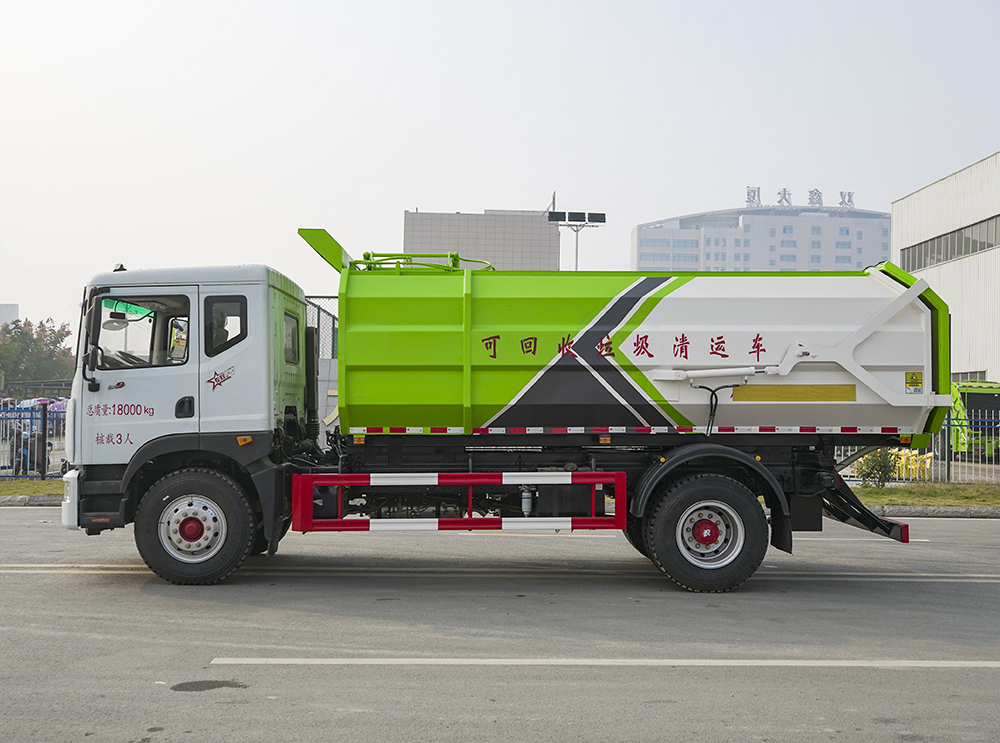

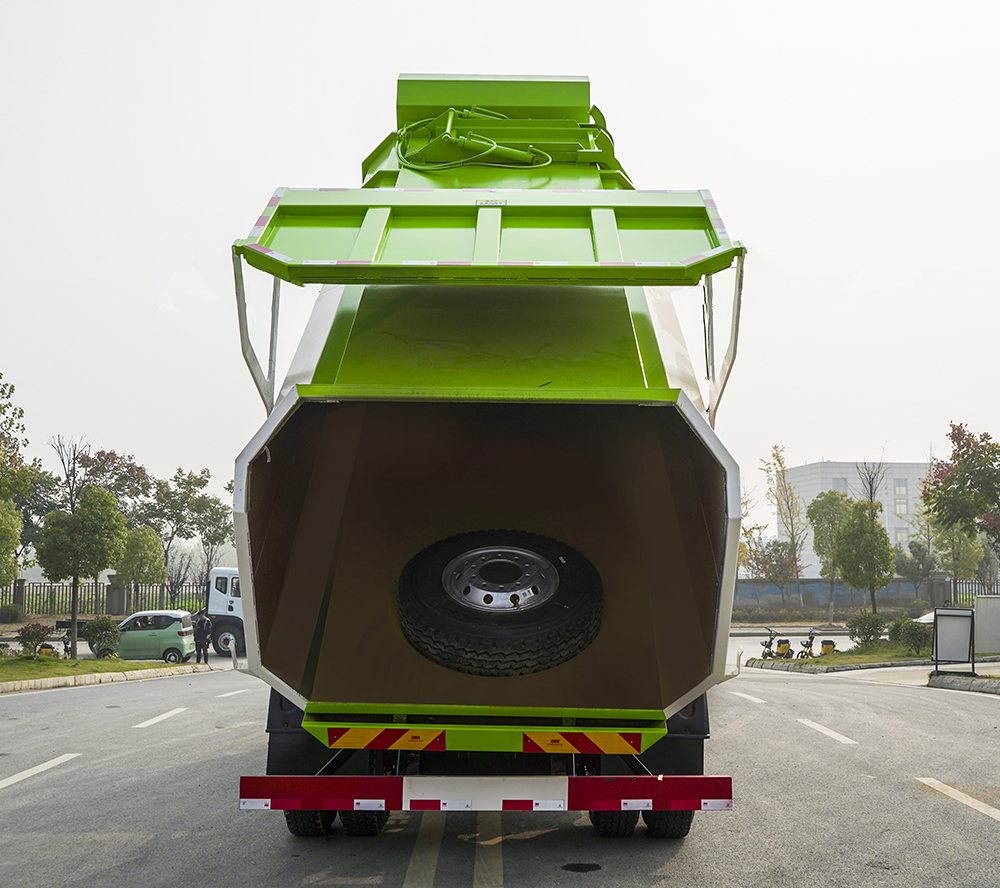

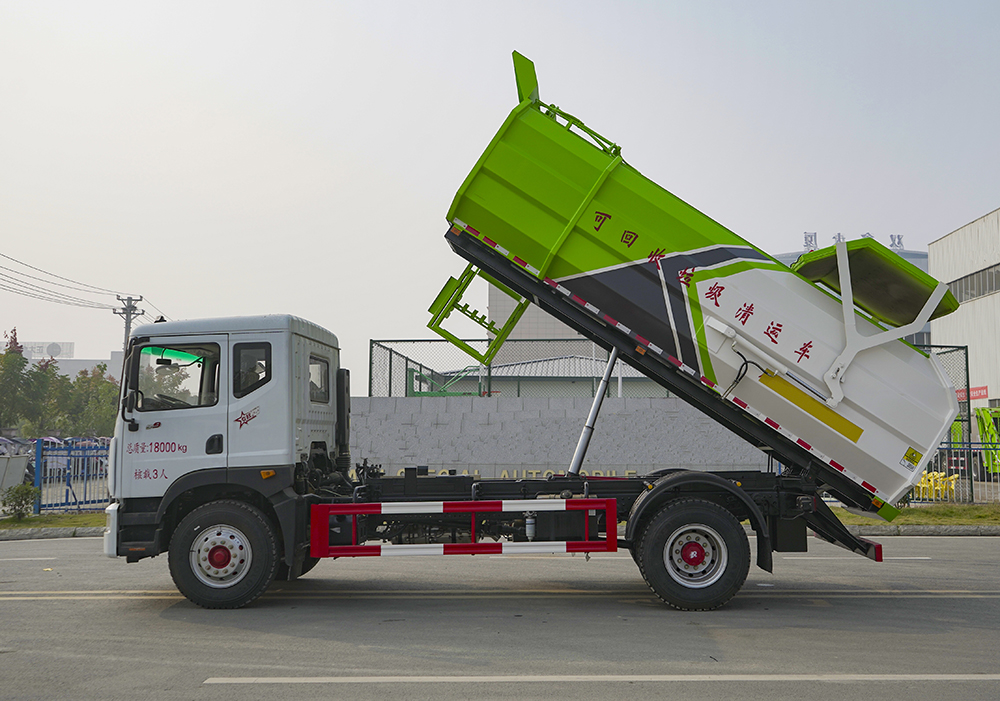

全方位高清圖展示
具體參數
掛桶垃圾車的特點能實現一臺車與多個垃圾桶聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸等。同時，掛桶垃圾車還可以加裝其它功能，形成其它多功能掛桶垃圾車，如：掛桶壓縮式垃圾車、掛桶式對接垃圾車等。
產品簡述
側裝對接式垃圾車的裝載容積是12立方，特點是一個車能配幾十個垃圾桶，能實現一臺車與多個垃圾桶聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸等。同時，掛桶垃圾車還可以加裝其它功能，形成其它多功能掛桶垃圾車，如：掛桶壓縮式垃圾車、掛桶式泔水垃圾車、掛桶式對接垃圾車等。
產品性能及特點結構簡述
1.上蓋、后蓋均采用液壓開啟、關閉形式。為保證有沾性介質的自卸。
2.液壓系統均采用優質的舉升油缸、操作閥、卡套式接頭、高壓軟管和高壓鋼管安裝合理，同時布置了可靠的固定裝置，保證長時間無任何泄漏，做到可靠、維修方便、延長使用壽命。
3.垃圾箱在制造上采用武鋼產優質鋼板，箱底板可加裝不銹鋼鋼板，保證介質自卸時的平滑性， 同時箱底可根據地區的季節溫度情況加裝防冰凍設置，保障車輛的正常運行。
4.該車液壓油缸動作采用手動液壓多路閥**，液壓多路閥**油缸動作。操作簡單可靠，便于維修。
液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前部）供油。多路閥工作時使后門油缸、自卸油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。
【整車技術參數】 | |||
總質量 | 18000 | 整備質量 | 8200,8600 |
額定質量 | 9670,9605,9270,9205 | 外形尺寸 | 7300,7850 * 2500,2550 * 3100,3200,3300 (mm) |
駕駛室準乘人數(人) | 2,3 | 鞍座**載質量 | |
接近角/離去角(°) | 19/13 | 前懸/后懸 | 1260/2090 |
軸荷 | 6500/11500 | **車速(km/h) | 105 |
備注： | 該車專用裝置:箱體和掛桶機構,主要用于城鎮環衛散裝生活垃圾的收集與運輸;側防護材料:Q235B,連接方式為:螺栓連接;后防護材料為Q235B,連接方式為:焊接連接,斷面尺寸為160×70(mm),離地高度為470mm;卸料方式為后卸式,安裝有具有衛星定位功能的行駛記錄儀,選裝直接供電ETC車載裝置,僅采用B6.2NS6B210 ,CY4SK761,D4.0NS6B195,D4.5NS6B220,YCS04200-68發動機對應油耗值分別為 (L/100km); 26.3,26.8,26.6,26.6,26.4;隨選裝駕駛室,選裝底盤附件安裝位置,選裝側部及后部結構外觀,ABS型號:J ABS,ABS/ASR-24V-4S/4M;ABS生產企業:焦作博瑞克**技術有限公司,襄陽東風隆誠機械有限責任公司,僅采用3950mm,4500mm軸距 | ||
【底盤技術參數】 | |||
底盤型號 | EQ1185LJ9CDE | 底盤名稱 | 載貨汽車底盤 |
**名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 3600,3950,4500,4700,5000,5300,5600 | ||
輪胎規格 | 295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR | ||
鋼板彈簧片數 | 8/10+7,8/- | 前輪距 | 1862,1933,1949 |
燃料種類 | 柴油 | 后輪距 | 1806,1865 |
排放依據標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 |
D4.5NS6B220 | 東風康明斯發動機有限公司 | 4500 | 162 |
YCS04200-68 | 廣西玉柴機器股份有限公司 | 4156 | 147 |
整車詳細介紹 | |||
底盤說明 | 底盤配置： | ||
